آموزش نصب ردیاب موتورسیکلت؛ راهنمای سیم‌کشی GPS موتور

نصب ردیاب موتورسیکلت یکی از بهترین روش‌ها برای کنترل موقعیت موتور و افزایش امنیت آن است. ردیاب‌های سیمی معمولاً با اتصال چند سیم به سیستم برق موتورسیکلت راه‌اندازی می‌شوند و بسته به مدل دستگاه، امکاناتی مانند تشخیص روشن و خاموش شدن موتور و قطع برق یا سوخت از طریق رله نیز در اختیار کاربر قرار می‌گیرد. در این مقاله نحوه اتصال سیم‌های ردیاب موتورسیکلت را به‌صورت ساده و مرحله‌به‌مرحله توضیح می‌دهیم. اگه قصد دارید ردیاب موتورسیکلت را خودتان نصب کنید تا پایان مقاله با رایان جی پی اس همراه باشید. آموزش نصب ردیاب موتورسیکلت

سیم‌های ردیاب موتورسیکلت و کاربرد هرکدام

در این مدل ردیاب، چهار سیم اصلی وجود دارد که هرکدام وظیفه مشخصی دارند:

سیم قرمز؛ برق مستقیم ردیاب

سیم قرمز باید به برق مثبت مستقیم موتورسیکلت متصل شود تا ردیاب در زمان خاموش بودن موتور نیز برق موردنیاز خود را دریافت کند. این سیم معمولاً به قطب مثبت باتری یا یک مسیر برق دائم و ایمن متصل می‌شود. استفاده از اتصال مطمئن و دارای حفاظت مناسب برای جلوگیری از مشکلات برقی اهمیت دارد.

سیم مشکی؛ اتصال به بدنه

سیم مشکی وظیفه اتصال منفی ردیاب را بر عهده دارد و باید به منفی باتری یا بدنه مناسب و مطمئن موتورسیکلت متصل شود. محل اتصال بدنه باید تمیز و بدون رنگ یا زنگ‌زدگی باشد تا اتصال الکتریکی مناسبی ایجاد شود.

سیم نارنجی؛ برق پله دوم سوئیچ

سیم نارنجی به برق پله دوم سوئیچ متصل می‌شود. این سیم برای تشخیص وضعیت سوئیچ و روشن یا خاموش بودن موتورسیکلت مورد استفاده قرار می‌گیرد. برای پیدا کردن سیم صحیح، بهتر است از مولتی‌متر استفاده شود. سیم ACC مناسب باید در وضعیت خاموش سوئیچ برق نداشته باشد و با باز شدن سوئیچ به ولتاژ کاری برسد. در منابع نصب ردیاب‌های مشابه نیز برای شناسایی ACC استفاده از مولتی‌متر توصیه شده است.

سیم زرد؛ تحریک منفی رله قطع‌کن

سیم زرد برای تحریک منفی رله قطع‌کن استفاده می‌شود. در صورت استفاده از قابلیت قطع‌کن، این سیم به مدار کنترل رله متصل می‌شود تا رله بتواند مدار موردنظر را طبق فرمان ردیاب قطع یا وصل کند. نکته مهم این است که سیم زرد نباید به‌صورت مستقیم برای قطع برق اصلی موتورسیکلت استفاده شود؛ این سیم نقش فرمان رله را دارد و اتصال مدار قطع‌کن باید مطابق نقشه همان رله و ردیاب انجام شود. در ردیاب‌های مشابه نیز سیم کنترل رله به ورودی کنترل رله متصل می‌شود.

جهت آشنایی با ردیاب کودک و سالمند مطالعه کنید

•
•
•
•
•
•
•
•

ردیاب کودک و سالمند مدل G913

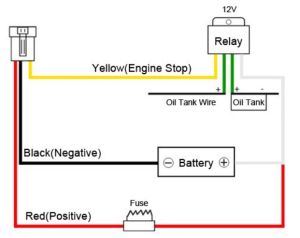

نقشه ساده سیم‌کشی ردیاب موتورسیکلت

آموزش نصب ردیاب موتورسیکلت: به‌صورت خلاصه، اتصالات این مدل به شکل زیر است:

سیم قرمز ردیاب ← برق مثبت مستقیم (+)

سیم مشکی ردیاب ← منفی باتری یا بدنه

سیم نارنجی ردیاب ← برق پله دوم سوئیچ (ACC)

سیم زرد ردیاب ← تحریک منفی رله قطع‌کن

ردیاب را کجای موتورسیکلت نصب کنم؟

برای افزایش عمر و عملکرد صحیح دستگاه، بهتر است ردیاب موتورسیکلت را در محل‌هایی مانند نزدیکی اگزوز، قسمت‌های بسیار داغ موتور، محل‌های دارای لرزش شدید یا قسمت‌هایی که مستقیماً در معرض آب و گل قرار دارند نصب نکنید. همچنین ردیاب نباید در محلی قرار گیرد که با فرمان، چرخ‌ها، زنجیر، کمک‌ها یا سایر قطعات متحرک موتورسیکلت تماس پیدا کند.

نصب ردیاب زیر زین موتورسیکلت

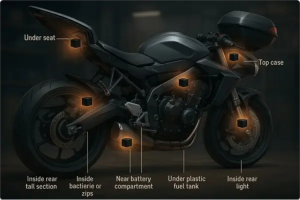

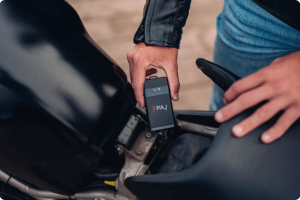

فضای زیر زین یکی از محل‌های مناسب برای قرار دادن ردیاب در بسیاری از موتورسیکلت‌هاست. این قسمت معمولاً از ردیاب در برابر ضربه و شرایط محیطی محافظت می‌کند و امکان مخفی کردن دستگاه را نیز فراهم می‌سازد. البته هنگام انتخاب این محل باید مطمئن شوید که فضای کافی برای قرار گرفتن ردیاب وجود دارد و دستگاه تحت فشار زین یا سایر قطعات قرار نمی‌گیرد.

نصب ردیاب در قسمت‌های داخلی بدنه

در برخی موتورسیکلت‌ها می‌توان ردیاب را در قسمت‌های داخلی بدنه و قاب‌های محافظ قرار داد. این محل می‌تواند دسترسی مستقیم به دستگاه را کاهش دهد و ظاهر موتورسیکلت نیز تغییر نکند. در این روش باید از قرار دادن ردیاب در نزدیکی موتور، اگزوز و سایر قسمت‌هایی که حرارت زیادی تولید می‌کنند خودداری شود.

نکات مهم هنگام نصب ردیاب موتورسیکلت

قبل از شروع سیم‌کشی، سوئیچ موتورسیکلت را خاموش کنید و برای شناسایی سیم‌های برق و ACC از مولتی‌متر استفاده کنید. رنگ سیم‌های خود موتورسیکلت ممکن است با مدل‌های مختلف متفاوت باشد؛ بنابراین نباید صرفاً بر اساس رنگ سیم‌های موتور اقدام به اتصال کرد. پس از اتصال سیم‌ها، تمام اتصالات را به‌خوبی عایق کنید و سیم‌ها را طوری مسیر‌دهی کنید که در معرض کشش، حرارت زیاد، آب یا قسمت‌های متحرک موتور قرار نگیرند. محل نصب خود ردیاب نیز باید تا حد امکان ثابت، محافظت‌شده و مناسب دریافت سیگنال GPS باشد. در ردیاب‌های مشابه توصیه شده است قسمت گیرنده GPS رو به بالا قرار گیرد و دستگاه زیر پوشش مناسب نصب شود.

آیا نصب ردیاب موتورسیکلت نیاز به نصاب دارد؟

اگر با سیستم برق موتورسیکلت و تشخیص سیم‌های مثبت، منفی و ACC آشنایی داشته باشید، نصب برخی ردیاب‌ها ساده است. با این حال، به دلیل وجود مدار قطع‌کن و تفاوت سیستم برق موتورسیکلت‌ها، بهتر است سیم‌کشی رله و مدار قطع‌کن توسط نصاب یا برق‌کار ماهر انجام شود. اتصال اشتباه سیم‌ها می‌تواند باعث عملکرد نادرست ردیاب یا آسیب به مدار برق موتورسیکلت شود.

جمع‌بندی در آموزش نصب ردیاب موتورسیکلت، رایان جی پی اس

سیم‌کشی این مدل ردیاب موتورسیکلت شامل چهار اتصال اصلی است: سیم قرمز برای برق مستقیم، سیم مشکی برای منفی یا بدنه، سیم نارنجی برای برق پله دوم سوئیچ و سیم زرد برای تحریک منفی رله قطع‌کن. بعد از نصب صحیح، می‌توان ردیاب را در محل مناسبی روی موتورسیکلت قرار داد و عملکرد آن را از طریق نرم‌افزار بررسی کرد. برای اطمینان از عملکرد صحیح مدار قطع‌کن نیز بهتر است آزمایش نهایی توسط فرد متخصص انجام شود.
